Регуляторы давления после себя (АРТ-85)

Регуляторы осевого типа



НАЗНАЧЕНИЕ

Регулятор предназначен для автоматического поддержания заданного давления после регулятора при изменении давления на входе и переменном расходе. Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип регулятора

После себя

Условный диаметр Ду, мм

80, 100, 150

Рабочая среда

Природный газ, воздух и другие газы, нейтральные к материалам контактирующих деталей

Температура рабочей среды K, (С°)

233…353 (-40…+80)

Условное давление, МПа (кгс/см2)

10, 16 (100, 160)

Пределы настройки рабочего давления, МПа (кгс/см2)

0,02…0,3 (0,2…3)
0,05…0,9 (0,5…9)
0,1…4 (1…40)

Минимальный перепад давления на регуляторе, необходимый для его работоспособности, МПа (кгс/см2)

0,1 (1,0)

Зона пропорциональности, % от верхнего предела настройки

2,5

Зона нечувствительности, % от верхнего предела настройки

2,5

Постоянная времени, с

25

Условная пропускная способность, Kvу, м3/ч

12,5; 20; 40; 80; 125; 160

Относительная протечка, % от Kvу

0,01

Условия эксплуатации по ГОСТ 15150-69

У1; У2; УХЛ-4

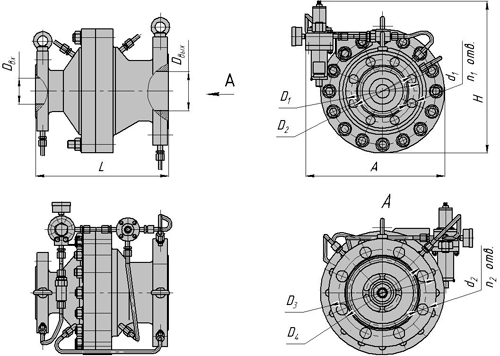

ГАБАРИТЫ

(при нажатии на чертеж - открывается в увеличенном виде)


ТАБЛИЦА РАЗМЕРОВ

Ду H L A

Dвх

Dвых

Входной фланец

Выходной фланец

D1 D2 d1 n1 D3 D4 d2 n2
мм
80 432 380 389 75 112 230 180 26 8 310 250 33 8
100 460 420 590 100 100 264 210 29 8 264 210 29 8
150 445 554 540 136 136 350 290 33 12 350 290 33 12



Принцип действия

Варианты поставки

Схемы подключения

Монтаж
