Регуляторы давления после себя (АРТ-85)
Регуляторы осевого типа

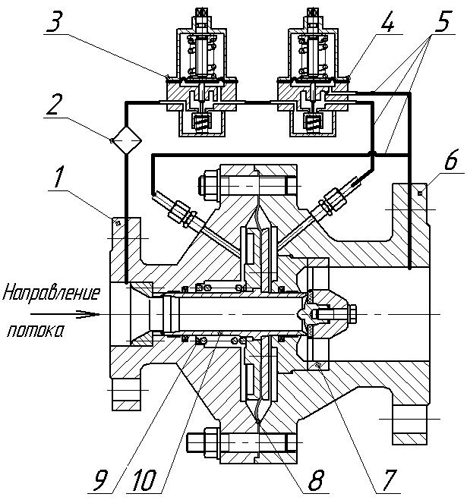

ПРИНЦИП ДЕЙСТВИЯ
1 – корпус;
2 – фильтр;
3 – редуктор;
4 – клапан импульсный;
5 – трубки импульсные;
6 – проставка;
7 – седло;
8 – мембранный блок;
9 – пружина;
10 - клапан.
Регулятор состоит из основного клапана, редуктора 3, импульсного клапана 4 и импульсных трубок 5. Основной клапан включает в себя седло 7, мембранный блок 8, пружину 9 и клапан 10. На подаче управляющей среды в редуктор 3 установлен фильтр 2.
Регулирование заданного давления на выходе регулятора происходит за счет изменения площади цилиндрической щели между седлом 7 и подвижным клапаном 10, связанным с мембранным блоком 8. Положение клапана определяется балансом сил пружины 9 и перепада давлений на мембране между выходным давлением и давлением в управляющей полости. Давление в управляющей полости регулируется импульсным клапаном 4 за счет уменьшения или увеличения расхода рабочей среды со входа регулятора. Настройка регулятора осуществляется вращением регулировочного винта клапана импульсного 4.
Редуктор 3 служит для стабилизации давления на входе импульсного клапана.
Использование редуктора 3 в конструкции зависит от конкретной модели регулятора и определяется произ-водителем исходя из параметров рабочей среды.
