АРМАТУРА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Арматура для криогенных сред

Клапаны трехходовые криогенные кратковременного захолаживания



НАЗНАЧЕНИЕ

Клапаны относятся к запорной арматуре с пневматическим управлением и предназначены для периодического или разового включения или отключения части трубопровода или объекта



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм

15, 20, 25, 32

Рабочая среда

кислород, азот

Условное давление рабочей среды Ру, МПа

10

Температура рабочей среды, °С

минус 193…плюс 60

Управляющая среда

воздух, азот

Давление управляющей среды, МПа

5,0



Ду, мм

15 20 25 32

Условная пропускная способность, Кvу, м3/ч

3,2 5 8 12,5

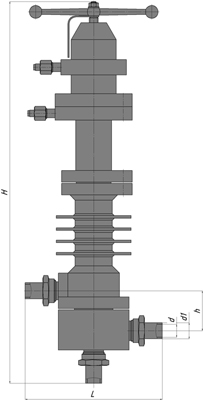

ГАБАРИТНЫЙ ЧЕРТЕЖ

(при нажатии на чертеж - открывается в увеличенном виде)



Ду

L H h d d1 масса, кг
мм
15 212 590 62 15 21 22
20 212 590 62 20 25 23
25 212 590 62 25 30 23,5
32 212 590 62 32 37 24



Принцип действия

Варианты поставки

Схемы подключения

Монтаж
