АРМАТУРА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
Арматура для криогенных сред
Клапаны трехходовые криогенные кратковременного захолаживания

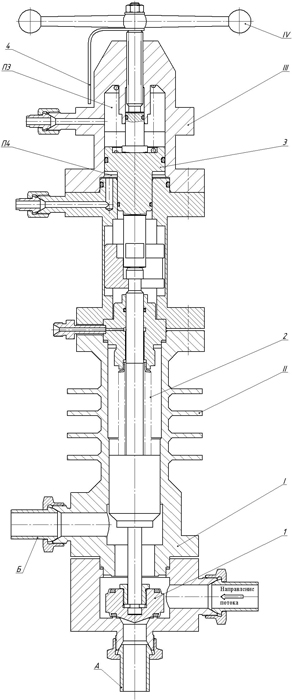

ПРИНЦИП ДЕЙСТВИЯ
I - исполнительный клапан;
II – тепловой мост;
III – пневмопривод;
IV – ручной дублер;
1 - клапан;
2 - сильфон;
3 - поршень;
4 - указатель.
Клапан состоит из исполнительного клапана І, теплового моста ІI, поршневого пневмопривода III и ручного дублера IV. Направление потока среды через исполнительный клапан показано стрелкой. Исполнительный клапан I и поршневой привод III разделены тепловым мостом II. Герметизация внутренних полостей исполнительного клапана относительно внешней среды осуществляется сильфоном 2. При подаче управляющей среды в полость П3 поршневого привода клапан 1 перекрывает подачу рабочей среды в выходной патрубок «А». Выходной патрубок «Б» при этом открыт. При подаче управляющей среды в полость П4 клапан 1 открывает подачу рабочей среды в патрубок «А» и перекрывает подачу в патрубок «Б».
