Регуляторы давления после себя (АРТ-85)

Регулятор-монитор осевого типа



НАЗНАЧЕНИЕ

Основным предназначением регулятора является автоматическое поддержание заданного давления рабочей среды после регулятора при изменении давления на входе и переменном расходе через регулятор и обеспечивающий бесперебойную подачу рабочей среды потребителю. Регулятор является регулирующим устройством, управляемым непосредственно энергией рабочей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип регулятора

После себя

Условный диаметр Ду, мм

25

Рабочая среда

Природный газ, воздух и другие газы, нейтральные к материалам контактирующих деталей

Температура рабочей среды K, (С°)

233…353 (-40…+80)

Условное давление, МПа (кгс/см2)

10 (100)

Пределы настройки рабочего давления, МПа (кгс/см2)

0,05…0,9 (0,5…40)

Минимальный перепад давления на регуляторе, необходимый для его работоспособности, МПа (кгс/см2)

0,05 (0,5)

Зона пропорциональности, % от верхнего предела настройки

2,5

Зона нечувствительности, % от верхнего предела настройки

2,5

Постоянная времени, с

25

Условная пропускная способность, Kvу, м3/ч

8

Относительная протечка, % от Kvу

0,01

Условия эксплуатации по ГОСТ 15150-69

У2

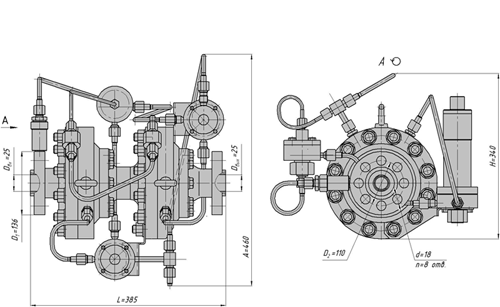

ГАБАРИТЫ

(при нажатии на чертеж - открывается в увеличенном виде)


Принцип действия

Варианты поставки

Схемы подключения

Монтаж
