АРМАТУРА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Арматура для криогенных сред

Клапаны криогенные запорные с ручным приводом



НАЗНАЧЕНИЕ

Клапаны предназначены для открытия/перекрытия потока рабочей среды в трубопроводе.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм

10, 15, 20, 25, 32

Рабочая среда

кислород, водород, азот

Условное давление рабочей среды Ру, МПа

20

Температура рабочей среды, °С

минус 196…плюс 80



Ду, мм

10 15 20 25 32

Условная пропускная способность, Кvу, м3/ч

2 3,2 5 8 12,5

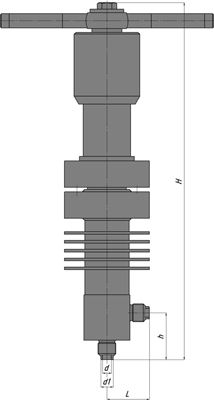

ГАБАРИТНЫЙ ЧЕРТЕЖ

(при нажатии на чертеж - открывается в увеличенном виде)



Ду

L H h d d1 масса, кг
мм
10 50 454 54 10 14 10
15 50 454 54 15 21 10
20 60 465 65 22 28 12
25 75 480 80 25 30 15
32 75 480 80 32 38 15



Принцип действия

Варианты поставки

Схемы подключения

Монтаж
