АРМАТУРА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Арматура для криогенных сред

Клапаны криогенные отсечные двухходовые с экрановакуумной изоляцией



НАЗНАЧЕНИЕ

Клапаны предназначены для дистанционного открытия/перекрытия потока рабочей среды в трубопроводе при подаче/снятии управляющей среды. Управление клапанами осуществляется посредством подачи и сброса управляющей среды из полостей пневматического привода.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм

100, 150, 200

Рабочая среда

кислород, водород, азот

Условное давление рабочей среды Ру, МПа

1,6

Температура рабочей среды, °С

минус 259…плюс 50

Управляющая среда

воздух, азот

Давление управляющей среды, МПа

5,0



Ду, мм

100 150 200

Условная пропускная способность, Кvу, м3/ч

125 280 420

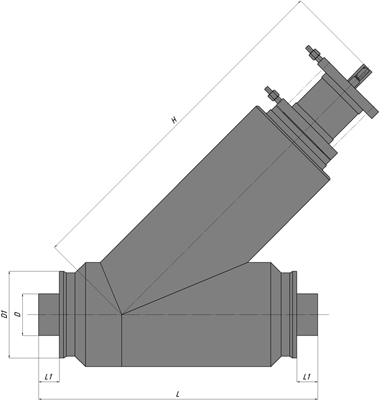

ГАБАРИТНЫЙ ЧЕРТЕЖ

(при нажатии на чертеж - открывается в увеличенном виде)



Ду

L H L1 D D1 масса, кг
мм
100 670 835 50 100 208 60
150 920 1010 50 150 258 160
200 1175 1180 50 200 308 220
