АРМАТУРА СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Арматура для криогенных сред

Клапаны отсечные двухходовые криогенные кратковременного захолаживания



НАЗНАЧЕНИЕ

Клапаны предназначены для дистанционного открытия/перекрытия потока рабочей среды в трубопроводе при подаче/снятии управляющей среды. Управление клапанами осуществляется посредством подачи и сброса управляющей среды из полостей пневматического привода



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм

15, 20, 25, 32

Рабочая среда

кислород, азот

Условное давление рабочей среды Ру, МПа

1,0

Температура рабочей среды, °С

минус 196…плюс 60

Управляющая среда

воздух, азот

Давление управляющей среды, МПа

5,0



Ду, мм

15 20 25 32

Условная пропускная способность, Кvу, м3/ч

3,2 5 8 12,5

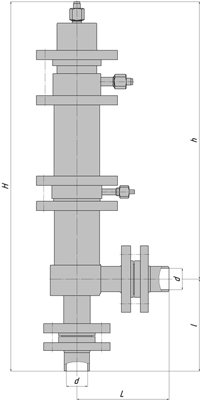

ГАБАРИТНЫЙ ЧЕРТЕЖ

(при нажатии на чертеж - открывается в увеличенном виде)



Ду

L H h d l масса, кг
мм
15 123 540 417 15 123 14
20 128 545 417 20 128 14
25 133 550 417 25 133 15
32 138 555 417 32 138 15
