Регуляторы
перепада давления (АРТ-86)
Ду
65-200,
с поршневым приводом
|
|
НАЗНАЧЕНИЕ
Регулятор предназначен для автоматического поддержания заданного перепада давления на каком-либо гидравлическом сопротивлении, в том числе, между выходным давлением («+») регулятора (подающим трубопроводом теплоносителя) и давлением в обратном трубопроводе теплоносителя («-») в системах теплоснабжения.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».
|
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Условный диаметр Ду,
мм |
65 - 200 |
|
Рабочая среда |
Теплоноситель
тепловых сетей, вода, воздух, газообразные среды, нейтральные к
материалам контактирующих деталей |
|
Условное давление
рабочей среды Ру, МПа |
1,6 (2,5; 4,0 - под заказ) |
|
Температура рабочей
среды, °
С |
плюс 10…150 - вода, минус 10…плюс 80 - газы |
|
Ду, мм |
65 |
80 |
100 |
125 |
150 |
200 |
|
Диапазон
настройки перепада давления, МПа (кгс/см2) |
0,05…0,6 (0,5…6) |
|
Коэффициент условной
пропускной способности, Кvу, м3/ч |
50 |
80 |
125 |
190 |
280 |
420 |
|
Зона
пропорциональности, % от верхнего предела диапазона настройки |
Не более 2,5 |
|
Зона
нечувствительности, % от верхнего предела диапазона настройки |
Не более 4 |
|
Постоянная времени, с |
Не более 16 |
|
Минимальный перепад
давления на клапанной тарели, МПа*
(кгс/см2) |
0,06 (0,6) |
0,05 (0,5) |
0,03 (0,3) |
* - для обеспечения нормальной
работы регулятора требуется перепад давлений на клапанной тарели не ниже
минимального

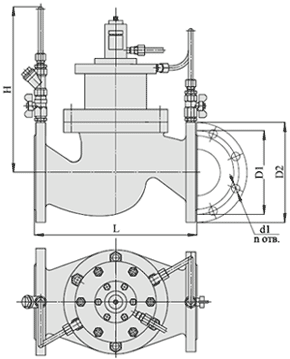

ГАБАРИТНЫЙ
ЧЕРТЕЖ
(при нажатии
на чертеж - открывается в увеличенном виде)
ТАБЛИЦА
РАЗМЕРОВ
|
Ду |
L |
H |
D1 |
D2 |
d1 |
n |
Масса, кг |
Модели |
|
мм |
|
65
|
290 |
312 |
145 |
180 |
18 |
4 |
31 |
2D / 3D |
|
80
|
310 |
355 |
160 |
195 |
18 |
4 |
35 |
2D / 3D |
|
100
|
350 |
362 |
180 |
215 |
18 |
8 |
45,5 |
2D / 3D |
|
125
|
400 |
385 |
210 |
245 |
18 |
8 |
65 |
2D / 3D |
|
150
|
480 |
437 |
240 |
280 |
22 |
8 |
100 |
2D / 3D |
|
200
|
600 |
562 |
295 |
335 |
22 |
12 |
165 |
2D / 3D |
|
